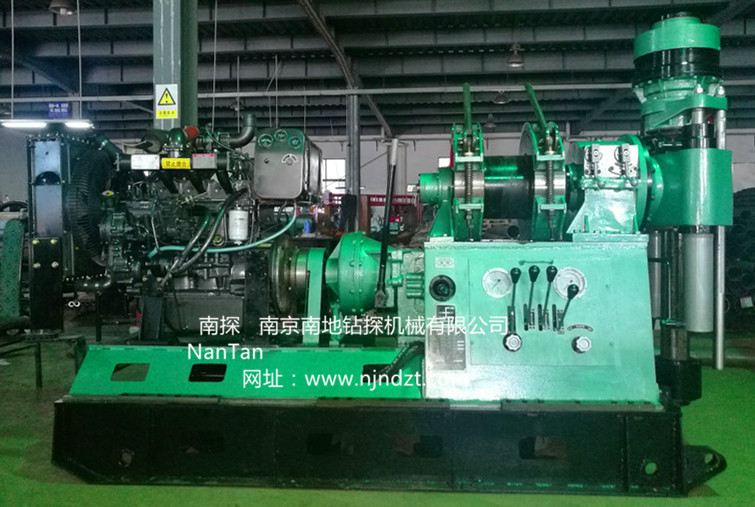

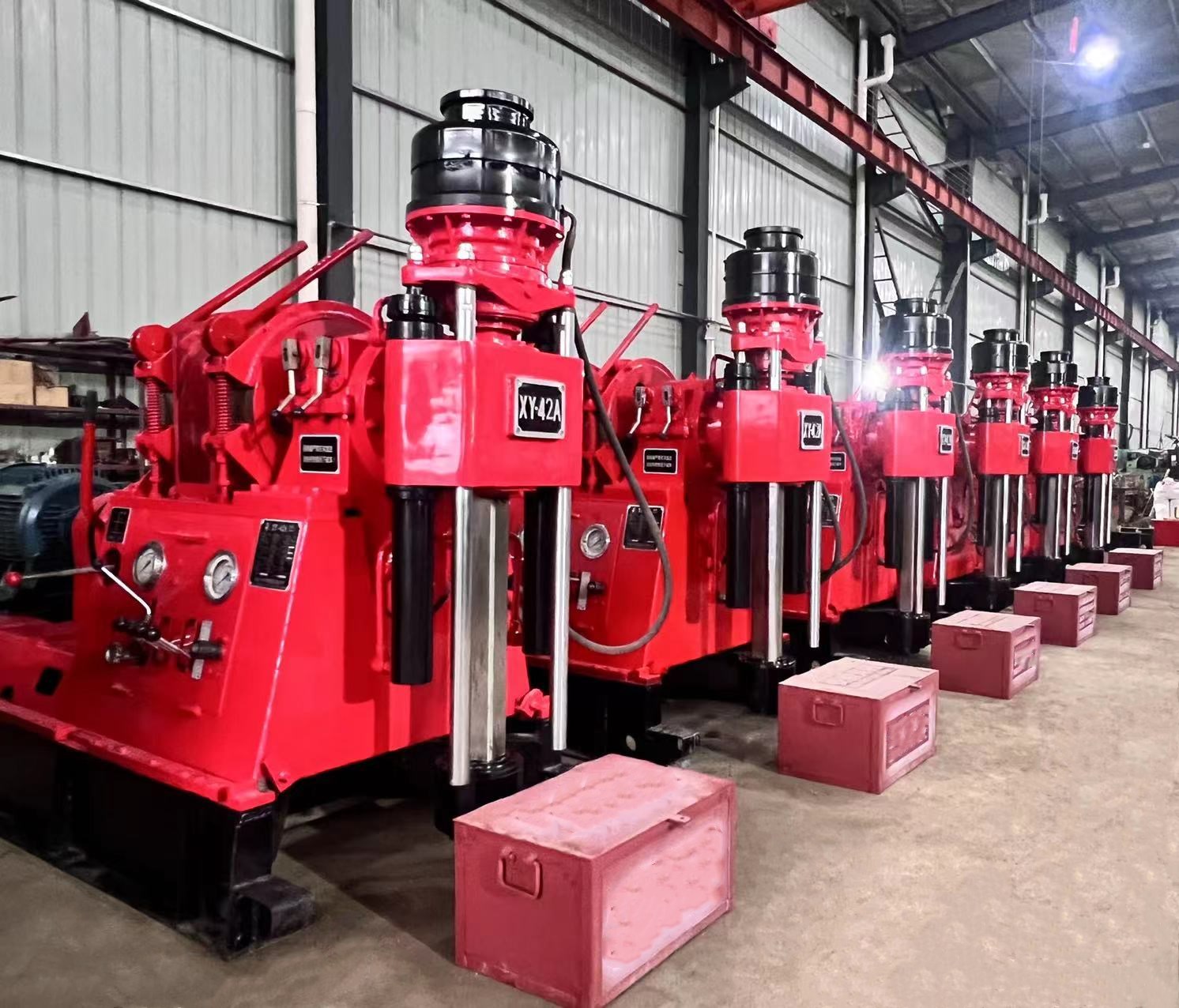

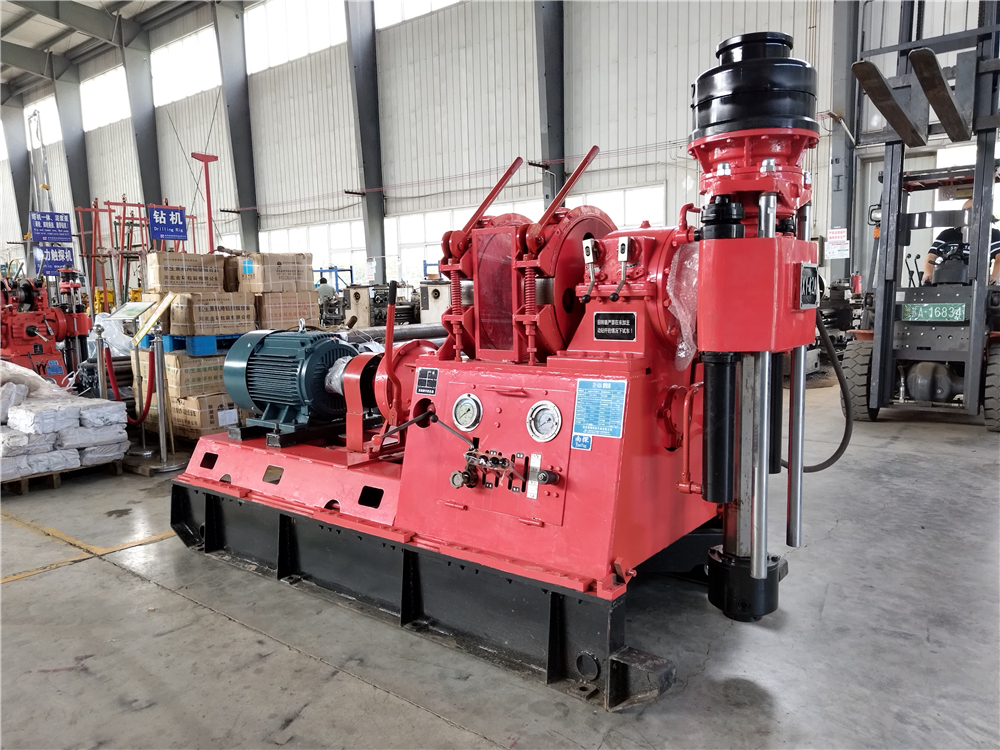

XY-42A型岩芯钻机(1200米)、探矿钻机、水井钻机、水文钻机、地质钻机

发布时间:2023-03-20 17:21 浏览次数:2642


XY-42A型岩心钻机是XY-4XY-42型钻机的优化设计改进产品,除具备XY-4XY-42型钻机技术性能和有点外,立轴给进增加了导向杆结构。

该型号钻机主要适用于以合金和金刚石钻进为主的岩心钻探,也适用于工程地质勘探、水文水井钻进、以及大口径基础桩工程施工。本产品除销售全国各地外,还出口东南亚、非洲、美洲和欧洲等地区。

技术特点

1.钻机具有较多的转速级数(8级)和合理的转速范围,低速扭矩大(最大3500牛顿·米),既适合以合金、金刚石岩心钻进,也可用于工程地质勘察、水文水井钻进,基础桩工程施工。

2.立轴通孔直径大(φ93毫米),双油缸液压给进行程较长(600毫米),可适应多种钻进工艺,有利于提高钻进效率。

3.钻机具有两挡反转速度,便于处理事故。

4.钻机采用单联齿轮油泵供油。

5.钻机采用单向液压卡盘,保证了卡盘具有较大的夹持力。

6.钻机重量较轻,可拆性强。全机可分解成九个整体部件,便于搬迁,宜于山区工作。

7.结构紧凑,布局合理,所有部件均表露在外,不相互重叠,便于维护、保养和修理。

8.钻机重心低,移车平稳,固定牢固,高速钻进稳定性好。

9.配有防震仪表,利于掌握孔内情况,操纵手柄较少,操纵灵活可靠。

10.通用化程度高,除φ93回转器及分劫箱中的推销齿轮和输出轴以外,其余零部件均可与XY-4型钻机通用。
主要技术参数
1、钻孔深度   岩芯钻进:500-1200m

2、回转器:  立轴转速:正转八速:82、151、215、313、251、463、661、961r/min             反转二速:67、205r/min   立轴行程:600mm 立轴内径:93mm    最大起重能力:80KN    最大加压能力:60KN  立轴回转角度:0-360°,立轴最大回转扭矩:3200N.m
3、卷扬机  最大提升能力(单绳):30KN ,钢丝绳直径:16mm
4、动力(按用户需要配)
Y200L-4电动机37KW  1470r/min  R4105G53柴油机42KW 1500r/min
5、机重(不包括动力机) 2000kg
6、外形尺寸(长*宽*高) 2730*1100*1860mm

:本钻机动力配备柴油机或电动机,需由用户订货时提出.
